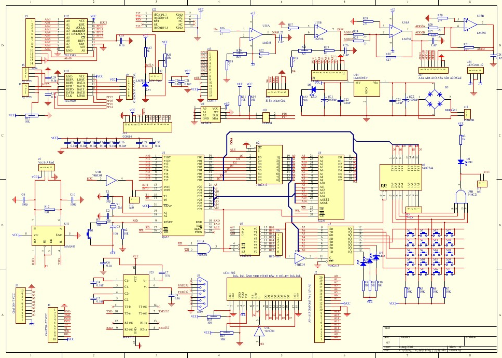

分析电路板生产原理图关键是要掌握其要点,要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。怎样快速地看懂电子产品的电路图呢？要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。

１．交流等效电路分析法

    首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电

路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等。

２．直流等效电路分析法

    画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏

置性质，级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态，

如饱和、放大、截止区，二极管处于导通或截止等。

３．频率特性分析法

    主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它

的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路。

４．时间常数分析法

    主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。时间常数是反映储能元件上能

量积累和消耗快慢的一个参数。若时间常数不同，尽管它的形式和接法相似，但所起的作用还是不同，

常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。

    最后，将实际电路与基本原理对照，根据元件在电路中的作用，按以上的方法一步步分析，就不难看懂。当然要真正融会贯通还需要坚持不懈地学习，有了一定的理论后分析电路图就不费力了。
